Contactor Là Gì? Cấu Tạo, Công Dụng Và Hậu Quả Nếu Thiếu

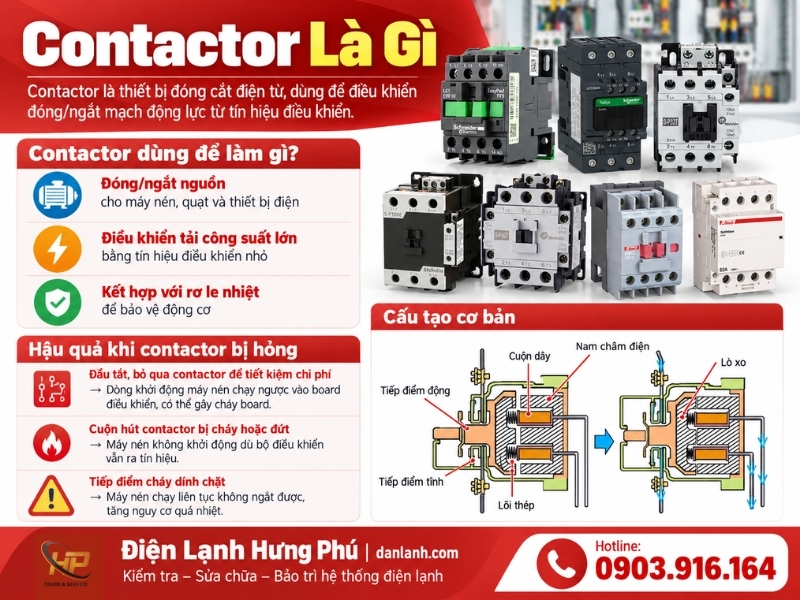

Contactor Là Gì? Cấu Tạo Cơ Bản

Contactor (còn gọi là khởi động từ) là một loại công tắc điện từ dùng để đóng/cắt mạch điện công suất lớn bằng một tín hiệu điều khiển công suất nhỏ, hoạt động dựa trên nguyên lý nam châm điện hút nhả tiếp điểm. Trong tủ điện kho lạnh, contactor là “công tắc trung gian” đứng giữa bộ điều khiển nhiệt độ (dòng tín hiệu yếu, chỉ vài mA) và máy nén (dòng tải thật, có thể lên đến vài chục Ampe khi khởi động).

Cấu tạo contactor gồm 3 phần chính: cuộn hút (coil) nhận điện áp điều khiển để tạo từ trường, lõi thép động và tĩnh bị hút vào nhau khi cuộn hút có điện, và hệ tiếp điểm chính (dẫn dòng tải lớn) cùng tiếp điểm phụ (dùng cho tín hiệu báo trạng thái). Khi cuộn hút mất điện, lò xo hồi vị đẩy tiếp điểm về vị trí mở, ngắt hoàn toàn nguồn cấp cho tải.

Công Dụng Của Contactor Trong Tủ Điện Kho Lạnh

Công dụng cốt lõi của contactor là cho phép bộ điều khiển nhiệt độ – vốn chỉ xử lý tín hiệu điện áp thấp, dòng rất nhỏ – điều khiển được máy nén công suất lớn mà không cần dây dẫn dòng tải chạy trực tiếp qua bo mạch điều khiển. Nếu không có contactor, board điều khiển buộc phải đấu trực tiếp với cuộn dây máy nén, và dòng khởi động lớn sẽ đốt cháy board ngay từ lần chạy đầu tiên.

Ngoài đóng/cắt máy nén, contactor còn đảm nhận việc đóng/cắt quạt dàn lạnh, quạt dàn nóng và điện trở xả đá theo đúng trình tự chu trình lạnh. Mỗi tải lớn trong kho lạnh thường có một contactor riêng, giúp cách ly sự cố: nếu contactor quạt dàn lạnh hỏng, máy nén vẫn hoạt động bình thường và ngược lại, dễ khoanh vùng khi kiểm tra.

Hậu Quả Nếu Thiếu Hoặc Contactor Bị Hỏng

Thiếu contactor hoặc dùng contactor sai cách gây ra ba nhóm hậu quả: cháy board điều khiển do đấu tải trực tiếp, máy nén không khởi động dù có tín hiệu, hoặc nguy hiểm hơn là máy nén chạy liên tục không ngắt được vì tiếp điểm bị dính chặt.

Trường hợp tiếp điểm dính chặt là nguy hiểm nhất vì bên ngoài trông như máy vẫn “chạy tốt”, trong khi thực chất hệ thống bảo vệ đã mất tác dụng hoàn toàn.

Dấu Hiệu Contactor Sắp Hỏng – Cách Kiểm Tra

Contactor sắp hỏng thường phát ra tiếng kêu rè lớn hơn bình thường khi hút, có mùi khét nhẹ quanh tủ điện, hoặc máy nén khởi động chập chờn – lúc chạy lúc không dù các thiết bị bảo vệ khác đều bình thường.

Sai Lầm Thường Gặp Khi Chọn Và Lắp Contactor

Sai lầm phổ biến nhất là chọn contactor theo dòng định mức ghi trên tem máy nén mà không cộng thêm hệ số an toàn cho dòng khởi động, vốn có thể cao gấp 5-7 lần dòng chạy bình thường trong vài giây đầu.

• Chọn contactor đúng cấp AC-3 (cấp dùng cho tải động cơ có dòng khởi động cao) thay vì cấp AC-1 chỉ phù hợp tải thuần trở, tránh tiếp điểm nhanh cháy rỗ.
• Không tái sử dụng contactor cũ đã rỗ tiếp điểm cho tải mới, kể cả khi vẫn còn hút nhả được – điện trở tiếp xúc tăng sẽ sinh nhiệt và gây cháy dần theo thời gian.
• Kiểm tra điện áp cuộn hút khớp với nguồn điều khiển thực tế (220V hay 24V) trước khi lắp, đấu nhầm điện áp khiến cuộn hút cháy ngay hoặc không đủ lực hút.

Câu Hỏi Thường Gặp Về Contactor Tủ Điện Kho Lạnh
