Cài Sai Loại Đầu Dò Nhiệt Độ Kho Lạnh: Vì Sao Số Hiển Thị Lệch Hàng Chục Độ Và Cách Sửa Trong 5 Bước

Cài Sai Loại Đầu Dò: NTC, PTC Và Pt1000 Khác Nhau Ở Đâu

Đầu dò nhiệt độ kho lạnh là điện trở đổi giá trị theo nhiệt độ, và ba loại phổ biến là NTC, PTC và Pt1000 có điện trở khác nhau hàng chục lần ở cùng một nhiệt độ. Bộ điều khiển chỉ đo điện trở rồi tra bảng của loại bạn chọn trong thông số, nên cài sai loại đầu dò là tra nhầm bảng.

Các số trên lấy từ tờ dữ liệu đầu dò NTC của Carel, tờ dữ liệu cảm biến PTC EKS 111 của Danfoss và bảng đặc tính điện trở của Belimo. Mỗi hãng có bảng riêng nên số thật của đầu dò trong kho bạn có thể lệch đôi chút, nhưng thứ tự lớn nhỏ giữa ba loại thì giữ nguyên: NTC cỡ chục nghìn Ω, hai loại còn lại cỡ nghìn Ω.

⚠️ Điện trở ở -20°C và các số hiển thị trong bài là ví dụ minh họa tính theo IEC 60751 cho Pt1000 và công thức B cho NTC. Bộ điều khiển thật tra bảng riêng của hãng nên số đo thật có thể khác.

Cài Sai Loại Đầu Dò Nhiệt Độ Kho Lạnh Thì Số Hiển Thị Lệch Ra Sao

Cài sai loại đầu dò nhiệt độ kho lạnh cho hai kết quả: báo lỗi đầu dò khi điện trở nằm ngoài dải bảng đã chọn, hoặc hiển thị một số trông hợp lý nhưng sai. Trường hợp thứ hai nguy hiểm hơn vì không có mã báo nào cảnh báo.

Dòng đầu là điểm dễ nhầm nhất: Pt1000 và PTC đều cỡ 1 kΩ, nên máy vẫn đọc được. Theo tài liệu Eliwell IDPlus 961/974, báo E1 xuất hiện khi giá trị đo ngoài dải hoặc đầu dò hở, chập, và cách xử lý hãng nêu là kiểm tra loại đầu dò ở tham số H00. Tức là E1 sau khi thay đầu dò đáng nghi cài sai loại đầu dò.

Hiện tượng số hiển thị lệch xem tổng quát ở nhiệt độ kho lạnh hiển thị sai lệch so với thực tế; còn số nhảy liên tục xem nhiệt độ kho lạnh nhảy lung tung.

Nhận Ra Cài Sai Loại Đầu Dò Bằng Phép Đo Trong Nước Đá 0°C

Cách chắc chắn nhất để biết đầu dò là loại nào là nhúng nó vào nước đá đang tan ở 0°C rồi đo điện trở bằng đồng hồ vạn năng. Mốc 0°C rất ổn định, không cần nhiệt kế đắt tiền, và mỗi loại cho một số khác hẳn nhau.

1. Ngắt CB cấp cho bộ điều khiển và tháo hai dây đầu dò khỏi bộ điều khiển để đồng hồ không đo lẫn mạch trong máy.
2. Chuẩn bị cốc nước đá đang tan: nhiều đá bào, chỉ đổ nước vừa ngập đá, khuấy đều, chờ vài phút cho nhiệt độ ổn định.
3. Nhúng đầu dò ngập đến phần bọc kim loại, giữ cách đáy và thành cốc, chờ số trên đồng hồ đứng yên.
4. Đặt đồng hồ ở thang Ω và đọc điện trở hai dây đầu dò.
5. Đối chiếu với bảng ở trên để biết có cài sai loại đầu dò hay không: cỡ vài chục kΩ là NTC, khoảng 800 Ω là PTC kiểu Danfoss EKS 111, khoảng 1000 Ω là Pt1000.

Số đo ở 0°C chỉ nhận ra loại, không thay cho hiệu chuẩn. Đầu dò trôi dần theo năm tháng là hiện tượng khác, cách nhận biết xem đầu dò cảm biến nhiệt độ kho lạnh và thường chỉ lệch vài độ chứ không lệch hàng chục độ.

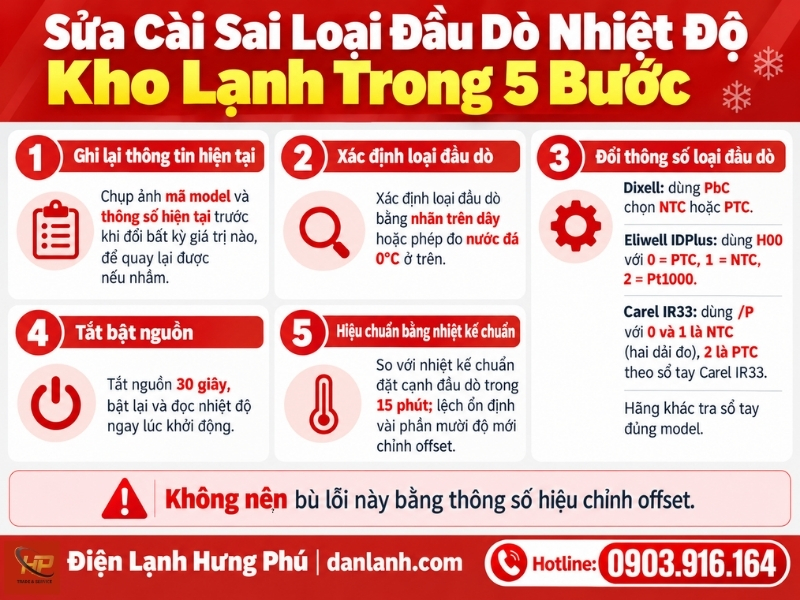

Sửa Cài Sai Loại Đầu Dò Nhiệt Độ Kho Lạnh Trong 5 Bước

Sửa cài sai loại đầu dò nhiệt độ kho lạnh gồm năm bước: ghi lại, xác định loại, đổi thông số, tắt bật nguồn và hiệu chuẩn bằng nhiệt kế chuẩn. Không nên bù lỗi này bằng thông số hiệu chỉnh offset.

1. Chụp ảnh mã model và thông số hiện tại trước khi đổi bất kỳ giá trị nào, để quay lại được nếu nhầm.
2. Xác định loại đầu dò bằng nhãn trên dây hoặc phép đo nước đá 0°C ở trên.
3. Đổi thông số loại đầu dò: Dixell dùng PbC chọn NTC hoặc PTC, Eliwell IDPlus dùng H00 với 0 = PTC, 1 = NTC, 2 = Pt1000; Carel IR33 dùng /P với 0 và 1 là NTC (hai dải đo), 2 là PTC theo sổ tay Carel IR33; hãng khác tra sổ tay đúng model.
4. Tắt nguồn 30 giây, bật lại và đọc nhiệt độ ngay lúc khởi động.
5. So với nhiệt kế chuẩn đặt cạnh đầu dò trong 15 phút; lệch ổn định vài phần mười độ mới chỉnh offset.

Lý do không dùng offset bù lỗi loại đầu dò: cài sai loại cho độ lệch đổi theo nhiệt độ, như ví dụ Pt1000 cài thành PTC lệch khoảng 26°C ở 0°C nhưng khoảng 36°C ở -20°C. Dải hiệu chỉnh CA1 của một dòng Eliwell chỉ từ -12,0 đến 12,0, nên không đủ để bù.

Vì Sao Hay Cài Sai Loại Đầu Dò Sau Khi Thay Hoặc Nạp Lại Thông Số

Cài sai loại đầu dò thường xảy ra ở ba thời điểm: thay đầu dò khác loại, nạp thông số mặc định sau lỗi bộ nhớ, và thay bộ điều khiển khác dòng. Cả ba đều dễ phòng bằng một dòng ghi chú trên nắp tủ điện.

Vai trò bộ điều khiển trong tủ điện xem bộ điều khiển nhiệt độ điện tử kho lạnh.

Câu Hỏi Thường Gặp Về Cài Sai Loại Đầu Dò Nhiệt Độ Kho Lạnh

Muốn tránh cài sai loại đầu dò nhiệt độ kho lạnh, hãy đo điện trở đầu dò ở mốc nước đá 0°C để biết loại, đối chiếu với thông số trong máy rồi hiệu chuẩn bằng nhiệt kế chuẩn. Nếu cần kỹ thuật đến tận kho, hãy gọi Hưng Phú để được báo giá rõ trước khi làm.
